Technické údaje dráhy Extra
| typ LD | osobná visutá jednolanová dráha obežného systému s pevným uchytením štvormiestnych sedačiek |
|---|---|
| výrobný typ | TS-4, poháňacia stanica Gama od Tatrapoma, a.s. Kežmarok |
| výrobca | Tatraway / Tatralift / Tatrapoma / TPMP Kežmarok |
| rok výroby | 1997 |
| výstavba | 1997 - 1998 |
| uvedenie do prevádzky | 1998 |
| rekonštrukcia | 2005 - inštalácia nástupného pásu |
| ťažná vetva | ľavá |
| umiestnenie pohonu | údolná stanica |
| systém napínania | hydraulický v údolnej stanici |
| napínací ťah | 2 x 167 kN |
| prepravná kapacita - zima | 1800 os/h. |
| prepravná kapacita - leto | 540 os./h |

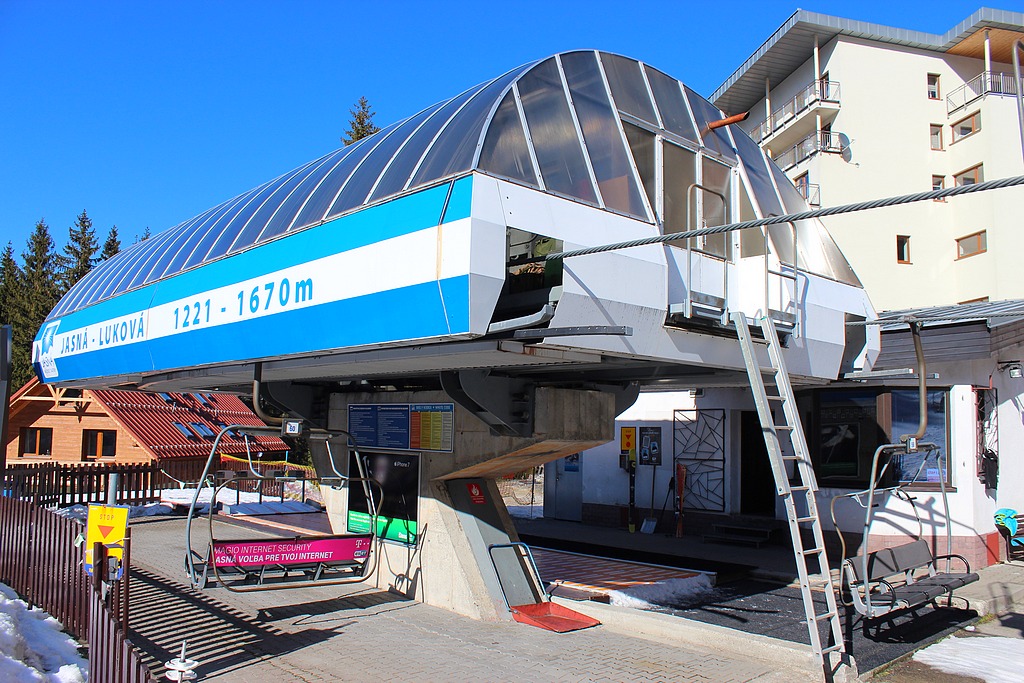

| dolná stanica | 1221 m n.m. (Jasná-Koliesko) |
| horná stanica | 1670 m n.m. (Luková) |
| šikmá dĺžka | 1250,85 m |
| vodorovná dĺžka | 1167,35 m |
| prevýšenie | 449,37 m |
| priemerný sklon trate | 38,5 % |
| konštrukčná dopr. rýchlosť | 2,75 m/s |
| max. dopr. rýchlosť - zima | 2,5 m/s |
| max. dopr. rýchlosť - leto | 1,5 m/s |
| revízna rýchlosť | 0,3 m/s |
| rýchlosť pri núdzovom pohone | 0,85 m/s |
| čas jazdy | 8,34 min |
| časový interval vozňov - zima | 8 s |
| časový interval vozňov - leto | 13,33 s |
| vzdialenosť vozňov | 20 m |
| počet vozňov | 125 |
| nosnosť osobného vozňa (sedačky) | 320 kg (4 osoby) |
| nosnosť montážneho vozňa | 2500 N |
| hmotnosť sedačky | 147 kg ± 2,5% |
| hmotnosť montážneho vozňa | 157,5 kg ± 2,5% |
| počet podpier | 15/2/2 (celkom/z toho: tlačné/nosnotlačné) |
| dopravné lano | 42,5 mm |
| priemer poháňacieho lanáča | 4000 mm |
| priemer vratného lanáča | 4900 mm |
| priemer traťových kladiek | 430 mm |
| rozchod dopravného lana na trati | 4900 mm |
| hlavný pohon | elektromotor jednosmerný regulačný s tyristorovým meničom 275 kW |
| núdzový pohon | spaľovací motor 110 kW |
| GPS poloha - dolná stanica | 48.963775, 19.585212 |
| GPS poloha - horná stanica | 48.953681, 19.589117 (N 48°57.192´ * E 19°35.358´) |
Mapa dráhy Extra
Trať dráhy Extra
| Podpera č. | Počet kladiek | Typ podpery |
|---|---|---|
| 1 | obe vetvy 12 | tlačná |
| 2 | obe vetvy 12 | tlačná |
| 3 | obe vetvy 6 | nosná |
| 4 | obe vetvy 8 | nosná |
| 5 | obe vetvy 6+2+2 | tlačná s protikladkami |
| 6 | obe vetvy 6+2+2 | tlačná s protikladkami |
| 7 | obe vetvy 6 | nosná |
| 8 | obe vetvy 6 | nosná |
| 9 | obe vetvy 8 | nosná |
| 10 | obe vetvy 8 | nosná |
| 11 | obe vetvy 6 | nosná |
| 12 | obe vetvy 8 | nosná |
| 13 | obe vetvy 6 | nosná |
| 14 | obe vetvy 12 | nosná |
| 15 | obe vetvy 12 | nosná |
Priemerná vzdialenosť medzi podperami: 83,40 m
